波形弹簧(Wave Springs) 又叫波簧，由接近正弦曲线的波浪结构组成。按外形可分为单层波形弹簧，对顶波形弹簧（多层对峰式波形弹簧），多层嵌套式波形弹簧（重叠式波形弹簧-重圈波簧）等。按生产方式可分为冲压式和缠绕式。冲压式波形弹簧一般为单层封闭的，也有焊接而成的多层波形弹簧。缠绕式波簧有多种形式，例如单层开口波形弹簧，搭口波形弹簧，对顶波形弹簧，重圈波簧等，根据材料尺寸、形状和层数、波数的不同，可以得到多种刚度，同时也可以满足不同压缩行程的需要。

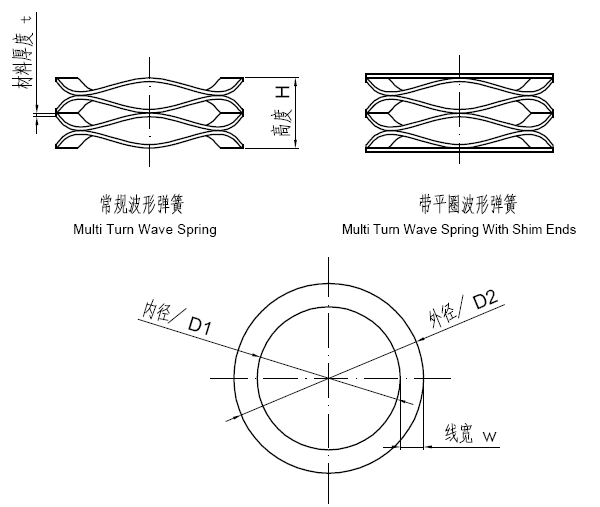

对顶波形弹簧（Multi Turn Wave Springs) 又叫对顶波簧， 对峰式波形弹簧，螺旋波形弹簧，多圈波形弹簧或者波形压簧，由波浪形扁平金属丝波峰对波谷螺旋绕开制而成，适用于中等行程、中、小负荷的场合 。

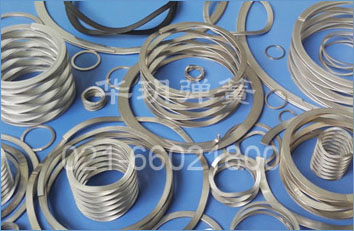

对顶波形弹簧品类繁多，应用广泛，常见的有如下形式：

波形弹簧	常用对顶波簧弹簧	定制波簧弹簧
小形带平圈波形弹簧	带平圈波形弹簧	窄带波形弹簧

  对顶波形弹簧有以下特点： 。

◎ 相对于普通螺旋压簧，承受相似的负荷时至少可节省一半左右的空间 ；

◎ 可以缩小设备的整体体积，节约成本；

◎ 非常适合轴向空间有限制的地方 ；

◎ 可通过改变材料的厚度、宽度或制成两层或三层重叠 的对顶波簧来满足不同载荷的使用要求。

波形弹簧经过热处理和表面处理后，具有良好的弹性和韧性。广泛应用于机械制造 行业、石油和化学工程、液压设备，汽车和机车制造业、航空工业、制冷工程等行业，如：电机、压缩机主机、流体阀、水阀、气阀、汽车离合器、制动器、电器连接头、轴承预压装置和补偿装置及轴密封、机械密封件等。

品质上乘，物超所值！波形弹簧专业生产服务商-华玥弹簧定制多种材质多种规格的波形压簧，如弹簧钢，不锈钢304，316，17-7ph等， 高温合金Inconel X-750,Inconel 718等，并提供技术服务与咨询 ，华玥弹簧欢迎您的垂询！

								规格：6mm-300mm 材料: ● 不锈钢：      SS304,SS316,17-7PH ● 弹簧钢：       72A，65Mn，60Si2Mn，50CrVA                     ● 高温合金：  .    Inconel 718, Inconel X-750  其他您需的材料
除了以下规格，我司可根据客户的要求订做各种参数的波形弹簧。 规格：6mm-300mm     材料：弹簧钢、不锈钢、高温合金   常用波形弹簧规格表
华玥弹簧--波形弹簧参数表         单位:mm  Huayue Spring-Multi turn Wave Springs                   Unit:mm 型号 Part No. 适合 孔径 Bore 适合 轴径 Shaft 理论 载荷 N 工作 高度 Work H 自由 高度 Free H 波数 Waves 圈数 Turns 厚度 t/mm 宽度 w/mm 刚度 N/mm AWS08-L1 8 5 15 1.7 2.82 2.5 3 0.2 0.81 13.39 AWS08-L2 8 5 15 2.39 3.76 2.5 4 0.2 0.81 10.95 AWS08-L3 8 5 15 2.74 4.7 2.5 5 0.2 0.81 7.65 AWS08-L4 8 5 15 3.56 5.64 2.5 6 0.2 0.81 7.21 AWS08-L5 8 5 15 4.01 6.58 2.5 7 0.2 0.81 5.84 AWS08-L6 8 5 15 4.57 7.52 2.5 8 0.2 0.81 5.08 AWS08-L7 8 5 15 5.26 8.46 2.5 9 0.2 0.81 4.69 AWS08-L8 8 5 15 6.35 10.34 2.5 11 0.2 0.81 3.76 AWS08-L9 8 5 15 7.37 12.22 2.5 13 0.2 0.81 3.09 AWS08-M1 8 5 30 1.78 2.82 2.5 3 0.25 0.81 28.85 AWS08-M2 8 5 30 2.54 3.76 2.5 4 0.25 0.81 24.59 AWS08-M3 8 5 30 3.05 4.7 2.5 5 0.25 0.81 18.18 AWS08-M4 8 5 30 3.81 5.64 2.5 6 0.25 0.81 16.39 AWS08-M5 8 5 30 4.32 6.58 2.5 7 0.25 0.81 13.27 AWS08-M6 8 5 30 4.95 7.52 2.5 8 0.25 0.81 11.67 AWS08-M7 8 5 30 5.59 8.46 2.5 9 0.25 0.81 10.45 AWS08-M8 8 5 30 6.86 10.34 2.5 11 0.25 0.81 8.62 AWS08-M9 8 5 30 7.87 12.22 2.5 13 0.25 0.81 6.9 AWS10-L1 10 7 18 1.91 3.96 2.5 3 0.2 0.81 8.78 AWS10-L2 10 7 18 2.54 5.28 2.5 4 0.2 0.81 6.57 AWS10-L3 10 7 18 3.15 6.6 2.5 5 0.2 0.81 5.22 AWS10-L4 10 7 18 3.78 7.92 2.5 6 0.2 0.81 4.35 AWS10-L5 10 7 18 4.42 9.25 2.5 7 0.2 0.81 3.73 AWS10-L6 10 7 18 5.05 10.57 2.5 8 0.2 0.81 3.26 AWS10-L7 10 7 18 5.69 11.89 2.5 9 0.2 0.81 2.9 AWS10-L8 10 7 18 6.32 13.21 2.5 10 0.2 0.81 2.61 AWS10-L9 10 7 18 6.96 14.53 2.5 11 0.2 0.81 2.38 AWS10-M1 10 7 35 2.03 3.96 2.5 3 0.28 0.81 18.13 AWS10-M2 10 7 35 2.79 5.28 2.5 4 0.28 0.81 14.06 AWS10-M3 10 7 35 3.56 6.6 2.5 5 0.28 0.81 11.51 AWS10-M4 10 7 35 4.32 7.92 2.5 6 0.28 0.81 9.72 AWS10-M5 10 7 35 5.08 9.25 2.5 7 0.28 0.81 8.39 AWS10-M6 10 7 35 5.84 10.57 2.5 8 0.28 0.81 7.4 AWS10-M7 10 7 35 6.6 11.89 2.5 9 0.28 0.81 6.62 AWS10-M8 10 7 35 7.37 13.21 2.5 10 0.28 0.81 5.99 AWS10-M9 10 7 35 8.13 14.53 2.5 11 0.28 0.81 5.47 AWS12-L1 12 9 20 1.47 4.34 2.5 3 0.2 1.02 6.97 AWS12-L2 12 9 20 1.98 5.79 2.5 4 0.2 1.02 5.25 AWS12-L3 12 9 20 2.46 7.24 2.5 5 0.2 1.02 4.18 AWS12-L4 12 9 20 2.95 8.69 2.5 6 0.2 1.02 3.48 AWS12-L5 12 9 20 3.45 10.13 2.5 7 0.2 1.02 2.99 AWS12-L6 12 9 20 3.94 11.58 2.5 8 0.2 1.02 2.62 AWS12-L7 12 9 20 4.45 13.03 2.5 9 0.2 1.02 2.33 AWS12-L8 12 9 20 4.93 14.48 2.5 10 0.2 1.02 2.09 AWS12-L9 12 9 20 5.44 15.93 2.5 11 0.2 1.02 1.91
